HZS120型混凝土攪拌樓，是在收集國內外 同類產品優點和使用經驗的基礎上，研制開發的具有國內同類產品先進水平的攪拌站。是由配料、攪拌、電氣控制等部分組成的全自動混凝土拌制成套設備。它適用于中等以上規模的建筑工地、預制件廠和商品混凝土生產廠。
①攪拌混凝土質量好：主機：SICOMA仕高瑪1500/2000主機或國產自制主機。
②生產率高：自動攪拌循環時間設計為1分鐘。幾個稱重計 量秤可同時工作。攪拌機上方設有骨料集料斗，皮帶輸送機可有效輸送 骨料。水泥倉采用進口氣墊破拱裝置，確保水泥的順利輸送。
③計量精度高：采用的 PLD2400/3200Q-Ⅳ型混凝土配料機是一種攪拌站專用自動配料設備。選用四個骨料計量秤分別計量，計量時間充足、量程小，誤差值小，計量精度高 。四 個計量斗代替累計皮帶秤，避免皮帶機頻繁啟動。
④可靠性高、安全性能好：控制系統 采用原裝進口工控機，功能多、容量大、抗干擾能力強，所有關鍵零部件均采用進口原裝件，提高了控制系統的可靠性、安全性。
⑤布置的靈活性：骨料倉與主機部分可一字形布置，也可直角形布置。本站可選用100t、80t、或50t水泥倉，水泥和粉煤灰由螺旋輸送機輸送，螺旋輸送機規格Φ325、Φ273供用戶選用。
⑥上料的多樣性：骨料倉上料可用裝載機上料，也可用推土機和斜皮帶機上料。根據 本站所處的使用環境和地域位置以及用戶的要求，提供主體部分開式圍欄和全封閉式彩板結構。該攪拌站骨料輸送系統采用18度平皮帶方式，這種輸送形式具有故障率小的優點，是一種理想的骨料輸送方式。
⑦屬環保機型：主體部分設有除塵器，防止粉塵外揚。
⑧配有兩套監視系統：可隨時觀察攪拌站的下料、運轉情況。

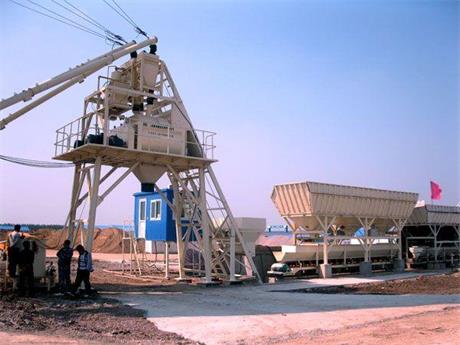

混凝土攪拌站:HZS60D（斜皮帶）
產品結構特點：
⑴機架：機架分上機架和下機架。上機架頂部安裝水泥秤、水秤及其支架、砂石集料斗及支架，上機架中部安裝攪拌主機，下部安裝卸料斗；下機架是上機架的支撐部件，一二層平臺之間設有扶梯，主樓上半部采用彩板封閉。
⑵骨料供給系統：PL1600A型配料機由倉架、倉體、皮帶機、計量斗、計量杠桿及傳感器組成。倉體是3個8m3的儲料倉及圍板，倉下口敞開式，骨料分別由3臺皮帶輸送機輸送至計量斗，計量方式是計量杠桿---傳感器---電子秤，自動完成砂、石等物料的配料。計量斗下部是1臺皮帶機，將骨料送至18o皮帶機。18o皮帶機由電動滾筒、槽型托輥、下托輥、清掃器、輸送帶、張緊裝置、接料槽和機架組成。將骨料送至集料斗。集料斗由斗體、支架、開關門裝置、防塵罩組成。將骨料投入攪拌機。
⑶水泥供給系統：水泥（粉煤灰）筒倉由支架、筒體、卸料門、除塵器、破拱裝置、輸料管等組成。水泥經敞開卸料門進入螺旋輸送機。螺旋輸送機由整機和吊裝裝置組成。將水泥輸送至水泥秤。水泥秤由計量斗及拉桿、蝶閥、傳感器、除塵管組成。將水泥投入攪拌機。
⑷水供給系統：水箱或水池，根據水的資源條件用戶自備水路系統由水泵及支架、水管及管件等組成。將水輸送至水秤。水秤由計量斗及拉桿、蝶閥、傳感器組成。將水投入攪拌機。
⑸液態外加劑供給系統：儲料桶由兩套儲料桶及支座、不銹鋼泵及支座、排液管閥等組成。管路系統由膠管、管件、閥門、電磁閥組成。將液態外加劑送至其計量秤。外加劑計量秤由計量斗及拉桿、蝶閥、傳感器及支架組成。將液奢望外加劑投入水秤，與水一并投入攪拌機。
⑹壓縮空氣供給系統：由空壓機、三聯體、管路、電磁換向閥、快換接頭、空氣過濾器等組成。將壓縮空氣送至氣缸、蝶閥、破拱等用氣點。
混凝土穩定土攪拌機的給料裝置的一些維修方法
混凝土穩定土攪拌機調速定量給料機是集給料輸送、定量喂料控制為一體的機電一體化產品，是混凝土生產中較為重要的設備。
1、國內混凝土穩定土攪拌機定量給料機基本都是引進國外技術制造的，制造廠家多從降低生產成本考慮，對于稱量段長度及皮帶總長取值過低，定量給料機進料口離稱量段距離偏小，物料運行到稱量段時還沒能全部均勻分布，進料口物料對皮帶的擠壓影響實際稱量段的載荷，同時穩定土攪拌機在粉體物料輸送過程中，皮帶過短極易造成沖料.鄭州東方重工現生產的配料稱在實際使用種調整的較多，但是原攪拌機配套的減速機相互之間的更換、產量臺時的提高變更原配套減速機等等，都有一定的影響因素。
2、混凝土穩定土攪拌機前工段配料系統從車間環境因素上講，設備衛生比后工段衛生較好，并且車間也做到了自己了解配料秤的工作原理，詳細分析了定量喂料調速稱的工作運行狀態，掌握了實際生產運行時的維護工作。相反，混凝土穩定土攪拌機后工段配料系統崗位工缺乏對定量給料機的基本知識了解，并且現場運行環境比之前工段環境較差。
3、合理標定定量給料機，好使用實物標定，盡量減少外界因素對皮帶張力的影響。在實物標定前，應使用不同質量的砝碼進行多次掛碼標定，攪拌站在正常工作期間以校核傳感器的線性度和重復性。實物標定能真實反映定量給料機的實際運行狀況，一般一周一次。
HZS150型混凝土攪拌樓設備，其結構特點有：
1.攪拌混凝土質量好：可選主機：公司自產或國內珠海仕高瑪（SICOMA）主機，生產率高：自動攪拌循環時間設計為1分鐘。幾個稱重計量秤可同時工作。攪拌機上方設有骨料集料斗，皮帶輸送機可有效輸送骨料。水泥倉采用進口氣墊破拱裝置，確保水泥的順利輸送。
2.計量精度高：選用四個骨料計量秤分別計量，計量時間充足、量程小，誤差值小，計量精度高 。四 個計量斗代替累計皮帶秤，避免皮帶機頻繁啟動。
3.可靠性高、安全性能好：控制系統 采用原裝進口工控機，功能多、容量大、抗干擾能力強，所有關鍵零部件均采用進口原裝件，提高了控制系統的可靠性、安全性。
4.布置的靈活性：骨料倉與主機部分可一字形布置，也可直角形布置。本站可選用100t、200t、或300t水泥倉，水泥由螺旋輸送機輸送，螺旋輸送機規格Φ325、Φ273供用戶選用。
5.上料的多樣性：骨料倉上料可用裝載機上料，也可用推土機和斜皮帶機上料。根據 本站所處的使用環境和地域位置以及用戶的要求，提供主體部分開式圍欄和全封閉式彩板結構 。
6.屬環保機型：主體部分設有除塵器，防止粉塵外揚。
7.配有兩套監視系統：可隨時觀察攪拌站的下料、運轉情況。
混凝土攪拌站主要構成：
1、配料供給系統：骨料斗、電子計量器、平皮帶機、斜皮帶輸送機、骨料稱量斗。
2、攪拌混合系統：主機為雙臥軸強制式攪拌機、減速機、水泥稱量斗、水及助劑稱量斗。
3、水泥供給系統：水泥倉、螺旋輸送機、空壓機螺旋電子稱、調速螺旋
4、自動供水系統：壓力罐、水泵、流量計、減壓閥、噴水器、管道。
5、電氣操作系統：電腦控制臺、電控柜、操作室。
6、運轉控制系統：微機自控或手控。
混凝土攪拌站用JS系列雙臥軸強制式攪拌機，有JS500、750、1000、1500、2000等主要機型，生產率分為25、40、50、75、100m3/h�？膳c不同型號的PL系列配料機組成簡易式混凝土攪拌站，也可作為攪拌站的主機�？蓴嚢韪捎残曰炷�、塑性混凝土、流動性混凝土、輕骨料混凝土及各種砂漿，該機具有結構合理、攪拌質量好、時間短、能耗低、噪聲小等特點。 適用于各種建筑工程及預制構件廠。
本機卸料高度分別為 1.5m、2.7m、3.8m三種（或用戶自定）,用戶可自配翻斗車或混凝土攪拌輸送車配套使用。

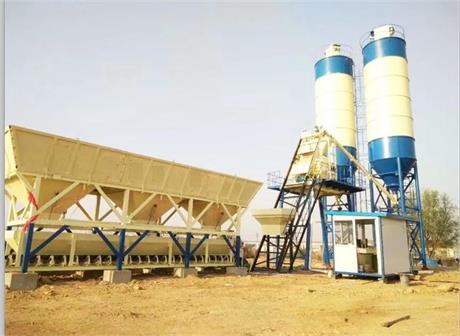

HZS90型混凝土攪拌站，是在吸收國內外同類產品優點和使用經驗的基礎上，研制開發的具有國內同類產品先進水平的攪拌站。
產品結構特點：
1、攪拌混凝土質量好:攪拌機構先進，葉片耐磨性高，角度設計合理，攪拌效果好、速度快，使用壽命長。仕高瑪(或國產自制）可選JS1500,主機特點：齒輪減速器，體積小、效率高、極為可靠。襯板、葉片材質為高鉻耐磨鑄鐵，角度設計合理，攪拌效果好、速度快，使用壽命高達5萬罐以上。四軸端配有全自動密封注油系統，并在操作室內設有主機運行報警器,全自動檢測減速箱油量、溫度、卸料泵油量，潤滑油油量及密封壓力。卸料門為液壓油泵控制，有三個停留點及手動開閘，無噪音。檢修門設有安全開關，開門既斷電，確保檢修人員安全。超重設計，減震極佳。
2、生產率高:每循環出1.5m3混凝土。幾個稱重計量秤可同時工作。攪拌機上方設有骨料集料斗，皮帶輸送機可有效輸送骨料。水泥倉采用進口氣墊破拱裝置，采用干燥的壓縮空氣，確保水泥的順利輸送。
3、計量精度高：選用四個骨料計量秤分別計量，計量時間充足、量程小，誤差值小，計量精度高。與累計皮帶秤比較，還可避免皮帶機頻繁啟動。
4、可靠性高，安全性能好：控制系統采用原裝進口計算機工作站，功能多、容量大、抗干擾能力強，其水平可與進口站相媲美�？刂葡到y(tǒng)安全、可靠。攪拌機軸端密封與支承機構，密封與支承部分選用分離結構，密封裝置固定在攪拌筒的端板上，采用浮動密封環和壓力油集中潤滑形式，維修方便，使用壽命長。
5、布置的靈活性：骨料倉與主機部分可一字形布置，也可直角形布置。后臺配料可在地上用裝載機上料，也可設在地下用推土機推料。水泥倉100t、80t、50t三種容量供用戶選擇。水泥和粉煤灰由螺旋輸送機輸送，螺旋輸送機有四種規格Φ325、Φ273、Φ219、Φ194供用戶選用。
6、電氣控制系統:工控微機自動控制系統的設計，是本公司與濟南研制開發的。系統包括：控制柜、動力柜、微機、顯示器、打印機、鼠標等。整套系統控制性能指標高，抗干擾能力強，功能豐富的計算機控制軟件及全漢字圖形顯示系統，使攪拌站的管理與控制極其簡便。從投料、計量、攪拌到混凝土卸料的全過程以及原材料消耗情況統計等均可由一名操作員在控制室內的控制柜上完成。主要控制電器元件選用優質名牌產品，目前該控制系統已廣泛使用，并得到用戶的認可。
混凝土攪拌站設備正在國內迅速崛起
近年來由于我國建材攪拌技術在不斷的引進國外先進技術，目前國內混凝土攪拌站已在國際上良好了水平，但由于國內建材資源存在著各種客觀因素和種類多的特點建筑企事業于是對水泥的制作和精選著提出了改革性的要求。所以，在當今的建材行業當中，我國混凝土攪拌機技術的生產需要巨大的發展和改革，所以我們要努力奮發向上，爭取在國內的建材機械行業，做領頭先鋒。首先我們在重視穩定土攪拌機的同時，應多研究設備的精選度，混凝土攪拌機就是一種重要的建材設備，以便能夠降低其它有害雜質的建材技術，包括硫，磷，氟等。下一步我們要加強對混凝土粒度極細石灰及穩定土拌合機復合多種建材資源的深入研究，進一步提高我公司的生產技術與公司的知名度。
